    歡迎來到鞏義市新躍供水材料有限公司官方網站!您現在訪問的是:《JXH型小拉桿橫向波紋補償器》頁面,如需幫助請致電:13140066578 或 0371-64100988

    服務熱線

    0371-64100988

    補償器系列

    JXH型小拉桿橫向波紋補償器

    JXH型小拉桿橫向波紋補償器

    JXH型小拉桿橫向波紋補償器,由兩段波紋管,中間接管及帶有限位螺母的小拉桿等零件組成。小拉桿不能承受內壓推理。JXH型小拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和角項位移,同時可以補償軸向位移。JXH型小拉…

    【好管道 新躍造】
         鞏義市新躍供水材料有限公司專業生產各種型號補償器,型號齊全,質量保證,支持來圖定制。

    (1)JXH型小拉桿橫向波紋補償器均按國標標準加工制作,口徑不同,高度不同。如有特殊長度要求,波數要求請及時聯系旺旺在線客服或者加客服QQ:2172152931
    (2)隨貨發檢驗報告、合格證等資料。
    (3)承接各種大型工程,如:【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管;蘭州市政建設集團有限責任公司;合肥地鐵2號線;江蘇江都建設集團有限公司;陜西華海水利工程有限公司;新疆和山巨力化工有限公司;北京興順康蘭工程機械有限公司等等】
    (4)出口孟加拉污水處理廠工程,中南亞等地區
    (5)報價均為出廠價,不含稅運。可開17%增值稅專用發票,如需含稅運請提前說明。
    (6)產品型號過多,價格無法一一注明,下單前請咨詢旺旺或者電話:13526621751

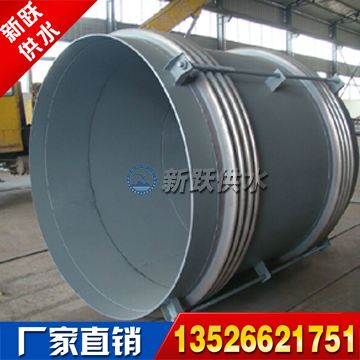

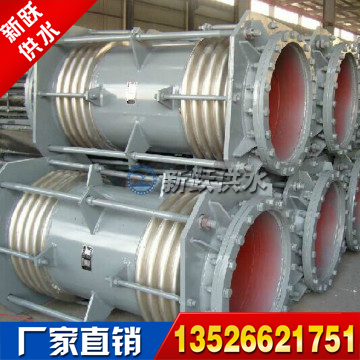

    ······以下圖片均為新躍供水廠家實景實地拍攝,盜圖必究!······



    JXH型小拉桿橫向波紋補償器,由兩段波紋管,中間接管及帶有限位螺母的小拉桿等零件組成。小拉桿不能承受內壓推理。JXH型小拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和角項位移,同時可以補償軸向位移。JXH型小拉桿橫向波紋補償器安裝完后,務必將小拉桿上的落幕松開并離開耳片一段距離。

    JXH型小拉桿橫向波紋補償器又叫煤粉管道專用三維波紋補償器是專為煤粉管道設計的一種專用補償器,波紋管為1Cr18Ni9Ti或SUS304材質制造,采用多層一次液壓成型工藝,可以補償軸向、角向、橫向及各方位的合成位移。產品有極強的耐磨性,具有補償量大、產品性能好、使用壽命長、等多種優點于一身,因此深受用戶的贊譽。煤粉的高速磨擦和產品結構的不合理,是造成補償器過早損壞的主要原因,其導流筒采用加厚耐磨鋼加之不同的結構設計,使耐磨波紋補償器更具有優越的性能。


    ♦小拉桿橫向型補償器習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。



    設計溫度:-20℃~+400℃  產品代號:JXH   型號標注:JXH波紋管型式-連接形式   壓力-通徑-補償量

    公稱 壓力 0.6Mpa 壓力 1.0Mpa 壓力 1.6Mpa 有效面積 A 焊接端管 總長 重量
    通徑 cm 2 d × t L kg
    DN 軸向位移 / 軸向鋼度 mm/ 橫向位移 / 橫向鋼度 mm/ 軸向位移 / 軸向鋼度 mm/ 橫向位移 / 橫向鋼度 mm/ 軸向位移 / 軸向鋼度 mm/ 橫向位移 / 橫向鋼度 mm/   mm mm F/H
      (N/mm) (N/mm) (N/mm) (N/mm) (N/mm) (N/mm)
    100 32/210 96/8.0 28/252 86/9.6 26/302 Dec-78 154 0.8 × 4 1000 30
    200/2.0 180/2.5 162/3.1 1500 36
    306/0.89 275/1.1 248/1.3 2000 41
    411/0.50 370/0.6 333/0.75 2500 47
    125 33/170 83/18 31/204 78/21.6 29/245 75/25.9 180 33 × 4 1000 39
    115/6.8 109/8.2 103/9.8 1500 43
    198/3.5 188/4.2 178/5.0 2000 51
    269/1.8 255/2.2 242/2.6 2500 62
    150 32/290 65/21 30/348 61/25.2 27/417 58/30.2 299 59 × 4.5 1000 42
    136/5.4 129/6.5 122/7.8 1500 53
    107/2.4 197/2.9 186/3.5 2000 63
    279/1.4 265/1.68 251/2.1 2500 74
    200 48/326 72/47 43/391 68/56.4 40/469 65/70.5 531 19 × 6 1000 72
    160/11 152/13.2 144/16.5 1500 89
    250/5.0 237/6.0 225/7.5 2000 106
    341/2.8 324/3.4 291/4.1 2500 123
    250 46/400 127/20 43/480 114/25 38/576 108/30 774 73 × 8 1500 121
    199/9.0 179/10.8 170/13.5 2000 150
    271/5.0 257/6.0 231/7.5 2500 178
    343/3.2 325/3.8 293/4.6 3000 206
    300 59/336 134/25 56/403 127/30 50/483 121/36 1069 25 × 8 1500 146
    213/11 202/13.2 192/15.8 2000 179
    292/6.0 277/7.2 263/8.6 2500 213
    372/3.8 353/4.6 335/5.4 3000 246
    350 58/366 107/40 55/402 102/44 52/442 96/48 1263 77 × 8 1500 171
    178/16 169/18 161/22 2000 208
    250/8.5 237/10 226/12 2500 245
    322/5.3 306/6.9 290/9.6 3000 282
    400 57/415 92/58 54/48 87/63 51/492 83/69 1612 26 × 8 1500 192
    154/23 142/25 135/27 2000 235
    215/12 204/13 196/15 2500 278
    278/7.7 264/9 250/11 3000 321
    450 55/415 81/80 52/456 77/88 49/484 73/96 1995 78 × 8 1500 218
    135/32 128/35 122/38 2000 268
    189/17 180/19 171/21 2500 319
    243/11 230/12 218/13 3000 370
    500 90/746 36/241 72/895 32/260 58/984 29/281 2625 29 × 10 1400 535
    68/89 62/96 56/104 1700 581
    102/42 92/45 83/49 2000 627
    126/28 113/30 102/32 2200 658
    166/18 149/19 134/21 2500 704
    198/12 178/13 160/14 2800 750
    600 94/820 42/208 85/886 38/224 75/948 34/242 3590 30 × 10 1500 648
    71/102 64/110 58/118 1800 702
    106/47 95/51 86/55 2200 775
    135/30 121/32 111/35 2500 830
    168/21 156/23 141/25 2800 884
    199/14 183/15 168/17 3200 957
